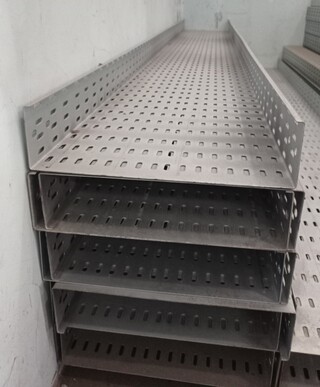

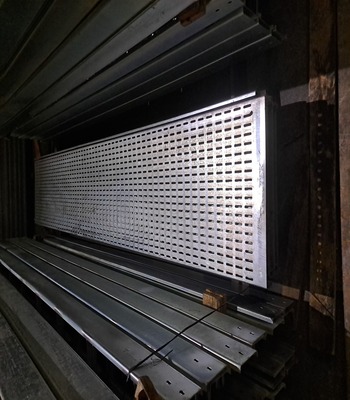

Kabel Tray Type C Ukuran W800 x H100 x L3000 (Tebal 1.8 mm) Electro Galvanis

Sistem Kabel Tray dalam Instalasi Electrical
Kabel tray merupakan bagian open cable management system yang berfungsi menyangga dan mengatur distribusi kabel listrik, kontrol dan komunikasi. Fungsi kabel tray meningkatkan keamanan instalasi, efisiensi perawatan, serta kerapihan jalur kabel pada proyek industri maupun gedung komersial.

Structural Type C (STC)
Structural Type C dirancang dengan profil berbentuk “C” yang diperkuat pada sisi height untuk memperkuat rigiditas struktur. Dibandingkan Tray STU, STC memiliki performa mekanis yang lebih baik dalam menahan beban kabel serta meminimalisir defleksi pada jarak support standar.
Karena efisiensi material dan kekuatan strukturnya, Type C umum digunakan pada sistem electrical dan MEP dengan pengelompokan beban ringan hingga menengah.

Kabel Tray dengan finishing Elektro Galvanis memiliki tampilan yang lebih estetik dan mengkilat

Perkiraan Kapasitas Beban
Dengan parameter:
 •    Span support ± 1.2 – 1.5 meter
 •    Beban terdistribusi merata
 •    Material Electro Galvanized
Maka estimasi kapasitas beban per meter:
 •    1.2 – 1.5 mm ➝ 20 – 35 kg
 •    1.6 – 1.8 mm ➝ 30 – 45 kg
 •    2.0 mm ➝ 40 – 60 kg
Perhitungan detail tetap perlu mengacu pada layout, total cable weight, serta standar safety factor proyek.

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 800 mm / 80 cm
Tinggi / Height (H) : 100 mm / 10 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Electro Galvanized / Plating

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W800 x H100 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 630 Sqmm (1 Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan mininimal 1.8 - 2 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 1/2 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG) _ Indoor
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron _ Outdoor
 • Powder Coating – warna sesuai request _ Indoor
