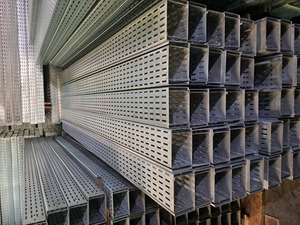

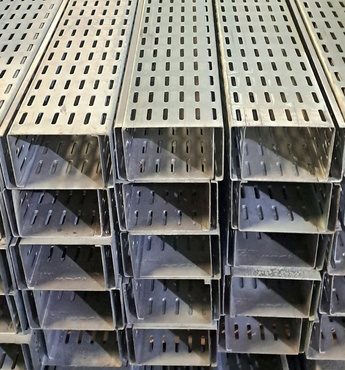

Kabel Tray Type C Ukuran W150 x H100 x L3000 (Tebal 1.8 mm) Elektro Galvanis

Kabel tray adalah Sistem Kabel tray yang berfungsi  dan dirancang untuk mendukung instalasi kabel skala kecil hingga besar untuk memberikan perlindungan maksimal serta tampilan yang lebih rapi.

Kabel Tray Type C (Structural Type C / STC)

Jenis cable tray yang memiliki bentuk penampang seperti huruf “C” (C channel) dan lebih kuat untuk mengurangi lendutan dibandingkan dengan Tray Type U /STU

Finishing Elektro Galvanis (EG) cocok digunakan di area indoor / kering.

Estimasi Kapasitas Beban Kabel Tray (Pendekatan Praktis Proyek) dengan :

1. Asumsi pemasangan standar
2. Distribusi beban merata
3. Span ± 1.2–1.5 meter
4. Material Elektro Galvanized / Plating (EG):
    •    Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
    •    Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
    •    Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter


Catatan: Nilai diatas merupakan estimasi praktis dan bisa berubah tergantung sesuai kondisi instalasi serta desain sistem.

Faktor yang mempengaruhi kapasitas beban adalah

1. Jenis material
2. Lebar dan inggi tray
3. Jarak support
4. Distribusi beban kabel
5. Standar defleksi proyek.

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 150 mm / 15 cm
Tinggi / Height (H) : 100 mm / 10 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Elektro Galvanized / Plating (EG)

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W150 x H100 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 120 Sqmm (Single Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek (Ukuran custom dapat kami support sesuai spesifikasi teknis proyek) :

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG)
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron
 • Powder Coating – warna sesuai request

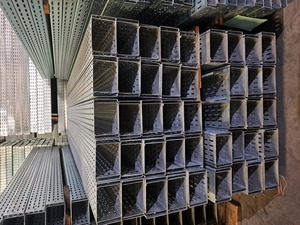

Kabel Tray Type C Ukuran W200 x H100 x L3000 (Tebal 1.8 mm) Elektro Galvanis

Fungsi Kabel Tray

• Menyusun kabel agar lebih rapi dan terorganisir
• Melindungi kabel dari kerusakan fisik
• Mempermudah instalasi dan maintenance
• Meningkatkan keamanan sistem kelistrikan
• Menjaga jalur kabel tetap stabil dan kuat

Karakteristik Kabel Tray Type C (Structural Type C / STC)

• Bentuk menyerupai huruf C (channel)
• Struktur kokoh dan stabil
• Umumnya terbuat dari galvanis / baja anti karat
• Cocok untuk instalasi kabel skala kecil hingga menengah

Finishing Elektro Galvanis (EG)

mempunyai lapizan Zinc yang tipis dan halus dan warna lebih mengkilap

Estimasi Kapasitas Beban Kabel Tray (Pendekatan Praktis Proyek) dengan :

1. Asumsi pemasangan standar
2. Distribusi beban merata
3. Span ± 1.2–1.5 meter
4. Material Elektro Galvanized / Plating (EG):
    •    Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
    •    Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
    •    Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter
   Catatan: Nilai diatas adalah perkiraan praktis dan bisa berubah tergantung sesuai kondisi instalasi serta desain sistem.

Faktor yang mempengaruhi kapasitas beban adalah Jenis material, Lebar dan Tinggi tray, Jarak support, Distribusi beban kabel dan Standar defleksi proyek.

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 150 mm / 15 cm
Tinggi / Height (H) : 100 mm / 10 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Elektro Galvanized / Plating (EG)

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W150 x H100 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 120 Sqmm (Single Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek (Ukuran custom dapat kami support sesuai spesifikasi teknis proyek) :

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG)
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron
 • Powder Coating – warna sesuai request
