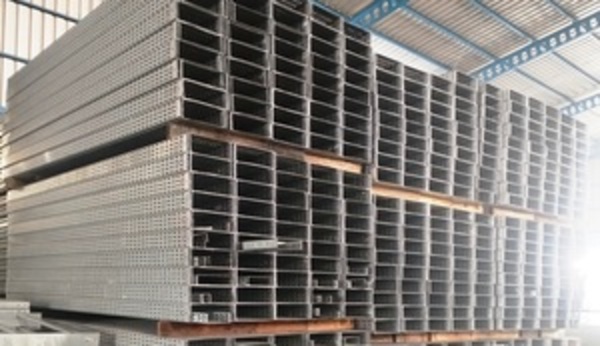

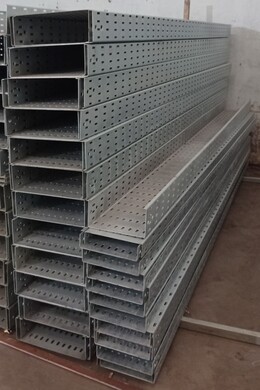

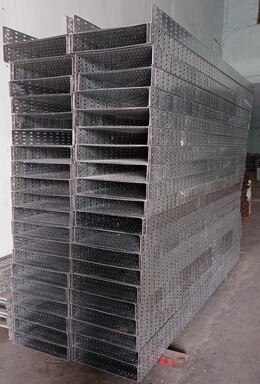

Kabel Tray Type C Ukuran W300 x H100 x L3000 (Tebal 1.8 mm) Elektro Galvanis

Kabel Tray merupakan sistem pendukung instalasi kabel yang dibuat untuk menopang dan mengatur susunan kabel listrik pada jalur distribusi tertentu dan termasuk dalam kategori sistem manajemen kabel yang tidak tertanam (open cable management system) dan biasanya digunakan pada instalasi infrastruktur industri ,gedung, serta sistem komunikasi dan data.

Kabel Tray Type C (Structural Type C / STC)
Kabel Tray Type C adalah jenis straight cable tray dengan profil sisi berbentuk huruf “C” yang dibuat untuk meningkatkan daya tahan menopang beban kabel. Dibandingkan Tray STU, tray ini lebih kuat menopang kabel tenaga, kabel kontrol, maupun kabel data.

Estimasi Kapasitas Beban Kabel Tray (Pendekatan Praktis Proyek)
Estimasi kapasitas beban kabel tray berikut disusun sebagai data perkiraan teknis awal dalam perencanaan instalasi jalur kabel listrik, kontrol, maupun data.

Perhitungan ini mengacu pada praktik umum proyek dengan asumsi instalasi standar sebagai berikut:
 • Instalasi sesuai standar proyek konstruksi
 • Jarak support antar tray ± 1.2 – 1.5 meter
 • Distribusi beban kabel merata
 • Menggunakan material Elektro Galvanized (EG)
 • Kondisi operasional normal
Estimasi ini membantu dalam menentukan pemilihan ketebalan material kabel tray yang sesuai dengan kebutuhan beban instalasi di lapangan.

Berikut estimasi kapasitas beban kabel tray per meter panjang:
 •    Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
 •    Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
 •    Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter

Nilai tersebut biasa digunakan sebagai pendekatan praktis dalam proyek gedung komersial, fasilitas industri ringan

Faktor yang Mempengaruhi Kapasitas Beban Kabel Tray
Perlu diperhatikan bahwa kapasitas aktual kabel tray dapat berbeda tergantung pada konfigurasi dan spesifikasi teknis sistem, antara lain Jenis & profil kabel tray (Type C, U, atau Ladder), Ukuran Lebar dan tinggi tray, Metode pemasangan serta jarak antar support, Konsentrasi dan distribusi beban kabel, Kondisi lingkungan instalasi (indoor / outdoor / corrosive), Standar desain dan penerapan safety factor

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 300 mm / 30 cm
Tinggi / Height (H) : 100 mm / 10 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Elektro Galvanized (EG)

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W300 x H100 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 185 Sqmm (1 Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 1/4 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG) _ Indoor
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron _ Outdoor
 • Powder Coating – warna sesuai request _ Indoor
