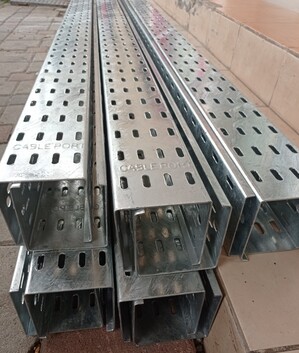

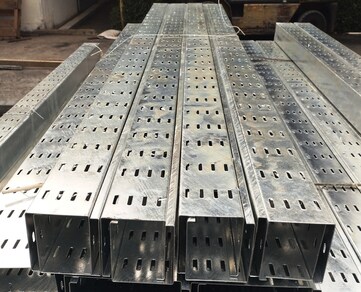

Kabel Tray Type C Ukuran W100 x H100 x L3000 (Tebal 1.8 mm) Elektro Galvanis

Kabel tray adalah sistem penyangga kabel yang berfungsi untuk menata, melindungi, dan menopang instalasi kabel listrik, kontrol, serta komunikasi dalam berbagai aplikasi bangunan dan industri.

Kabel Tray Type C (Structural Type C / STC) dirancang dengan profil berbentuk huruf “C” yang dilengkapi lipatan tambahan pada bagian sisi tinggi guna meningkatkan kekuatan mekanis.

Struktur ini menjadikan Kabel Tray Type C lebih kokoh, stabil, dan tidak mudah mengalami lendutan dibandingkan Tray Type U (Structural Type U / STU). Dari segi efisiensi material, produk ini cocok digunakan untuk aplikasi dengan beban ringan hingga menengah tanpa mengurangi performa struktur.

Finishing Elektro Galvanis / Plating (EG) untuk proses pelapisan seng pakai listrik (electroplating).

Estimasi Kapasitas Beban Kabel Tray (Pendekatan Praktis Proyek) dengan asumsi pemasangan standar, distribusi beban merata, span ± 1.2–1.5 meter, dan material Elektro Galvanis / Plating (EG):
 •    Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
 •    Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
 •    Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter

Catatan: Nilai tersebut merupakan estimasi praktis dan dapat berubah tergantung kondisi instalasi serta desain sistem.

Faktor yang mempengaruhi kapasitas beban meliputi jenis material, lebar tray, tinggi tray, jarak support, distribusi beban kabel, dan standar defleksi proyek.

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 100 mm / 10 cm
Tinggi / Height (H) : 100 mm / 10 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Elektro Galvanis / Plating (EG)

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W100 x H100 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 95 Sqmm (Single Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG)
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron
 • Powder Coating – warna sesuai request
