Kabel Tray Type C Ukuran W250 x 100 x L3000 (Tebal 1.8 mm) Elektro Galvanis

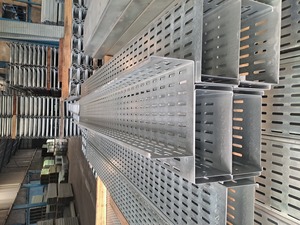

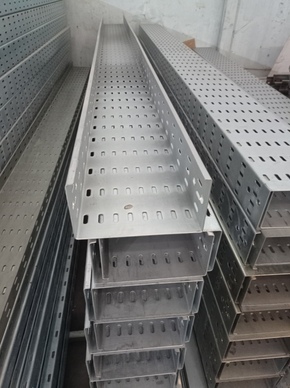

Kabel Tray Berlubang / Perforated Cable Tray
Kabel tray adalah sistem pendukung kabel berbentuk lembaran baja dengan berlubang yang dirancang untuk mengatur instalasi kabel listrik, kontrol, dan data.

Kabel Tray Type C (Structural Type C / STC)
Structural Type C adalah sistem support kabel berbentu huruf C yang membantu meningkatkan keselamatan instalasi listrik dengan struktur yang tidak mudah melengkung, dan meminimalisir risiko kerusakan kabel akibat beban berlebih

Estimasi Kapasitas Beban Kabel Tray Type C (Elektro Galvanis – EG)
Dengan asumsi instalasi standar proyek, distribusi beban merata, jarak support (span) ± 1.2 – 1.5 meter, serta material Elektro Galvanis – EG, berikut estimasi kapasitas beban:
 •    Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
 •    Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
 •    Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter
Catatan: Nilai di atas merupakan estimasi praktis proyek. Kapasitas dilapangan dapat berbeda tergantung konfigurasi sistem dan standar defleksi yang digunakan.

Faktor yang Mempengaruhi Kapasitas Beban:
•    Jenis material (EG / HDG / SS)
•    Lebar (width) tray
•    Tinggi (height) tray
•    Jarak support (span)
•    Pola distribusi beban kabel
•    Standar defleksi proyek

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 250 mm / 25 cm
Tinggi / Height (H) : 100 mm / 10 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Elektro Galvanis

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W250 x H100 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 150 Sqmm (1 Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 1/4 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG)
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron
 • Powder Coating – warna sesuai request
