Kabel Tray Type C Ukuran W600 x H100 x L3000 (Tebal 1.8 mm) Elektro Galvanis

Pengertian Kabel Tray
Kabel tray adalah sistem penopang kabel yang digunakan sebagai jalur distribusi dan manajemen kabel listrik, kontrol, serta kabel komunikasi. Sistem ini dirancang untuk menjaga instalasi tetap rapi, aman, dan mudah diakses untuk proses inspeksi maupun maintenance. Dalam proyek modern, kabel tray menjadi solusi efisien dan modern untuk instalasi electrical dan MEP karena fleksibel dengan menggunakan sistem non tanam.

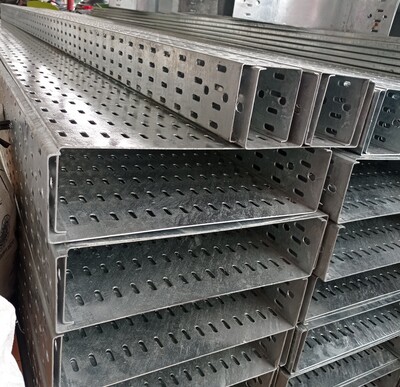

Kabel Tray Type C (Structural Type C / STC)
Kabel Tray Type C atau Structural Type C (STC) memiliki profil samping berbentuk huruf “C” dengan penguatan struktural pada bagian tinggi yang memberikan tingkat kekakuan yang lebih baik dibandingkan Tray Type U (STU), sehingga tray memiliki stabilitas lebih tinggi dan risiko lendutan lebih rendah.

Kabel Tray dengan finishing Elektro Galvanis memiliki kelebihan yaitu :

• Harga lebih murah
• Tampilan lebih estetik
• Cocok untuk indoor, area kering

Estimasi Kapasitas Beban (Pendekatan Praktis Proyek)
Dengan asumsi instalasi standar proyek, jarak support ± 1.2 – 1.5 meter, distribusi beban merata, dan material Elektro Galvanis estimasi kapasitas beban sebagai berikut:
 •    Tebal 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
 •    Tebal 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
 •    Tebal 2.0 mm (EG) ➝ ± 40 – 60 kg / meter
Catatan: Nilai ini merupakan estimasi praktis dan dapat berubah sesuai konfigurasi instalasi serta spesifikasi teknis proyek.

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 600 mm / 60 cm
Tinggi / Height (H) : 100 mm / 10 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Hot Dipped Galvanis

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W600 x H100 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 400 Sqmm (1 Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG) _ Indoor
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron _ Outdoor
 • Powder Coating – warna sesuai request _ Indoor
