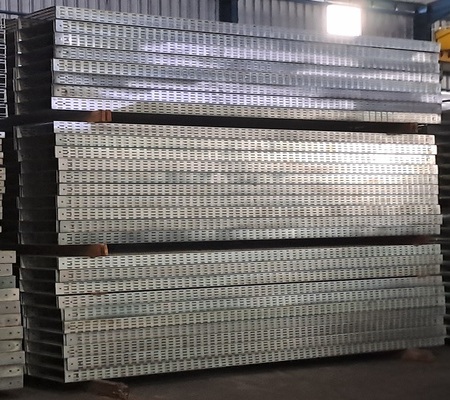

Kabel Tray Type C Ukuran W400 x H100 x L3000 (Tebal 1.8 mm) Elektro Galvanis

Apa Itu Kabel Tray?

Kabel tray adalah sistem penopang dan manajemen kabel sebagai jalur penyalur kabel listrik, kabel kontrol, dan kabel komunikasi. Sistem ini dirancang untuk menyangga, menata, serta melindungi instalasi kabel supaya tersusun rapi, aman, dan mudah diakses untuk pemeliharaan, perawatan dan penambahan jalur kabel.

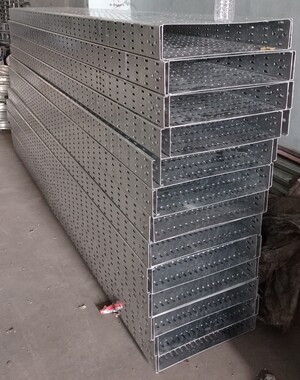

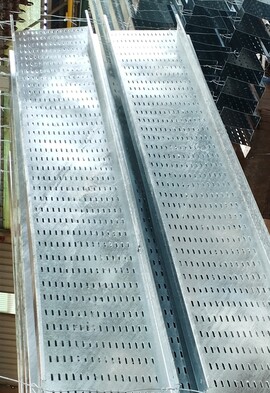

Kabel Tray Type C atau Structural Type C (STC) adalah jenis kabel tray dengan profil  berbentuk huruf “C” yang dilengkapi penguatan struktural pada bagian tinggi. Desain nya memiliki tingkat kekakuan dan stabilitas lebih baik dibandingkan tipe standar seperti Tray .

Profil “C” memungkinkan tray menahan kapasitas beban yang lebih optimal dengan risiko lendutan (deflection) yang lebih minim daripada span instalasi standar

Finishing Elektro Galvanis pengaplikasiannya biasa untuk area dalam ruangan (Indoor)

Estimasi Kapasitas Beban Kabel Tray (Pendekatan Praktis Proyek)
Sebagai referensi awal dalam perencanaan instalasi jalu kabel , berikut estimasi kapasitas beban kabel tray berdasarkan praktik umum proyek dengan asumsi:
 •    Instalasi standar proyek
 •    Jarak support ± 1.2 – 1.5 meter
 •    Distribusi beban kabel merata
 •    Material Elektro Galvanis
 •    Kondisi operasional normal

 Perkiraan Kapasitas Beban per Meter
 •    Tebal 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
 •    Tebal 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
 •    Tebal 2.0 mm (EG) ➝ ± 40 – 60 kg / meter

Estimasi ini biasa digunakan sebagai pendekatan awal dalam menentukan ketebalan material kabel tray sesuai kebutuhan beban instalasi.


Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 400 mm / 40 cm
Tinggi / Height (H) : 100 mm / 10 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Elektro Galvanis

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W400 x H100 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 240 Sqmm (1 Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 1/2 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG) _ Indoor
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron _ Outdoor
 • Powder Coating – warna sesuai request _ Indoor
