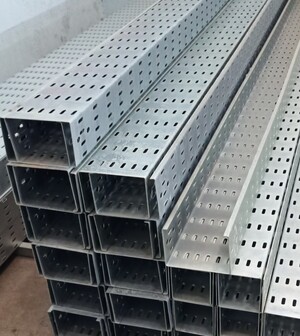

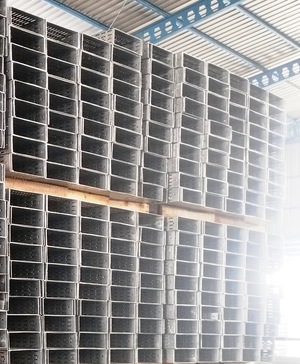

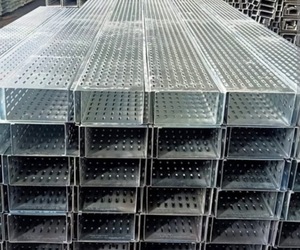

Kabel Tray Type C Ukuran W200 x H100 x L3000 (Tebal 1.8 mm) Elektro Galvanis

Fungsi Kabel Tray

• Menyusun kabel agar lebih rapi dan terorganisir
• Melindungi kabel dari kerusakan fisik
• Mempermudah instalasi dan maintenance
• Meningkatkan keamanan sistem kelistrikan
• Menjaga jalur kabel tetap stabil dan kuat

Karakteristik Kabel Tray Type C (Structural Type C / STC)

• Bentuk menyerupai huruf C (channel)
• Struktur kokoh dan stabil
• Umumnya terbuat dari galvanis / baja anti karat
• Cocok untuk instalasi kabel skala kecil hingga menengah

Finishing Elektro Galvanis (EG)

mempunyai lapizan Zinc yang tipis dan halus dan warna lebih mengkilap

Estimasi Kapasitas Beban Kabel Tray (Pendekatan Praktis Proyek) dengan :

1. Asumsi pemasangan standar
2. Distribusi beban merata
3. Span ± 1.2–1.5 meter
4. Material Elektro Galvanized / Plating (EG):
    •    Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
    •    Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
    •    Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter
   Catatan: Nilai diatas adalah perkiraan praktis dan bisa berubah tergantung sesuai kondisi instalasi serta desain sistem.

Faktor yang mempengaruhi kapasitas beban adalah Jenis material, Lebar dan Tinggi tray, Jarak support, Distribusi beban kabel dan Standar defleksi proyek.

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 200 mm / 20 cm
Tinggi / Height (H) : 100 mm / 10 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Hot Dipped Galvanis

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W200 x H100 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 150 Sqmm (1 Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 1/4 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG)
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron
 • Powder Coating – warna sesuai request
