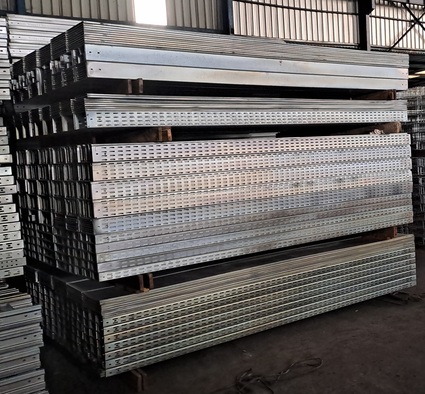

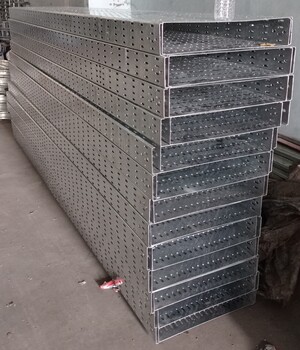

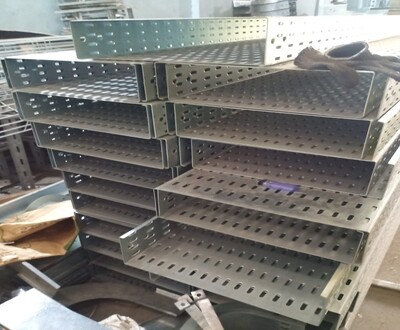

Kabel Tray Type C Ukuran W500 x H50 x L3000 (Tebal 1.8 mm) Electro Galvanis

Fungsi Kabel Tray dalam Proyek
Penggunaan kabel tray pada instalasi electrical dan MEP bertujuan untuk:
 •    Menopang beban kabel secara stabil
 •    Menjaga kerapihan jalur distribusi kabel
 •    Mempermudah perawatan dan inspeksi
 •    Mendukung sirkulasi udara untuk mengurangi overheating
 •    Meningkatkan standar keselamatan instalasi
Kabel tray banyak diaplikasikan pada gedung komersial, pabrik manufaktur, rumah sakit, data center, hingga proyek infrastruktur skala besar.

Karakteristik & Keunggulan Structural Type C

Beberapa karakteristik utama Kabel Tray Type C:
 •    Struktur lebih kaku dan stabil
 •    Memiliki lipatan penguat pada sisi tinggi
 •    Cocok untuk beban ringan hingga menengah
 •    Ideal untuk jalur lurus dengan span standar
 •    Mendukung aplikasi electrical & MEP

Dari sisi efisiensi material dan performa struktur, Type C menjadi pilihan populer untuk instalasi kabel tenaga, kabel kontrol, dan kabel data di berbagai sektor industri dan komersial.

Kabel Tray Type C memiliki keunggulan struktural dibandingkan Tray Type U karena adanya penguatan tambahan pada bagian height. Hal ini membantu:
 •    Meningkatkan kekuatan mekanis
 •    Mengurangi risiko lendutan
 •    Menjaga stabilitas jalur kabel
 •    Memberikan performa lebih konsisten pada jarak support standar

Estimasi Kapasitas Beban Kabel Tray (Pendekatan Praktis Proyek)
Sebagai referensi awal dalam perencanaan instalasi, berikut estimasi kapasitas beban kabel tray berdasarkan praktik umum proyek dengan asumsi:
 •    Instalasi standar proyek
 •    Jarak support ± 1.2 – 1.5 meter
 •    Distribusi beban kabel merata
 •    Material Electro Galvanized (EG)
 •    Kondisi operasional normal

Perkiraan Kapasitas Beban per Meter
 •    Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
 •    Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
 •    Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter
Estimasi ini umum digunakan sebagai pendekatan awal dalam menentukan ketebalan material kabel tray sesuai kebutuhan beban instalasi.

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 500 mm / 50 cm
Tinggi / Height (H) : 50 mm / 5 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Electro Galvanized / Plating

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W500 x H50 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 300 Sqmm (1 Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG) _ Indoor
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron _ Outdoor
 • Powder Coating – warna sesuai request _ Indoor
