Kabel Tray Type C Ukuran W50 x H50 x L3000 (Tebal 1.8 mm) Electro Galvanis

Kabel Tray
Kabel Tray  adalah sistem penyangga kabel yang dirancang untuk menata, melindungi, dan menopang instalasi kabel listrik, kabel kontrol, serta kabel komunikasi pada berbagai aplikasi gedung dan industri.

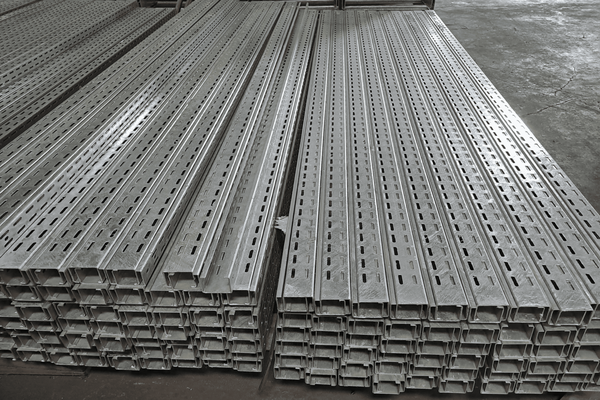

Kabel Tray Type C (Structural Type C / STC)

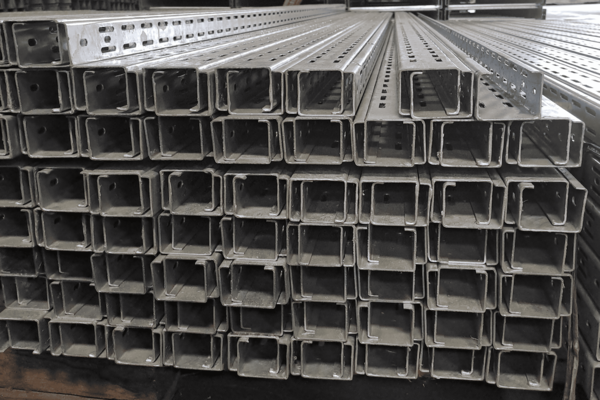

Dengan profil menyerupai huruf “C”, tray ini memiliki lipatan struktural tambahan pada sisi tinggi (height) yang meningkatkan kekakuan serta kekuatan mekanis. Desain ini membuat Kabel Tray Type C lebih stabil, lebih kokoh, dan lebih tahan terhadap lendutan dibandingkan Tray Type U (Structural Type U / STU).

Dari sisi berat dan efisiensi material, Kabel Tray Type C menjadi pilihan ideal untuk aplikasi dengan beban ringan hingga menengah, tanpa mengorbankan kekuatan struktur.

Estimasi Kapasitas Beban Kabel Tray
(Pendekatan Praktis Proyek)
Dengan asumsi instalasi standar, distribusi beban merata, span support ± 1.2 – 1.5 meter, dan material Electro Galvanized (EG):

• Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
• Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
• Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter

Catatan : Nilai di atas merupakan estimasi praktis proyek. Kapasitas aktual dapat bervariasi tergantung desain sistem & kondisi instalasi.

Faktor yang Mempengaruhi Kapasitas Beban
Kapasitas beban Kabel Tray Type C dipengaruhi oleh beberapa faktor teknis:

• Jenis material
• Lebar tray (width)
• Tinggi tray (height)
• Jarak support / span
• Distribusi beban kabel
• Standar defleksi proyek

Spesifikasi Kabel Tray Type C

Lebar / Width (W) : 50 mm / 5 cm
Tinggi / Height (H) : 50 mm / 5 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 mm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Electro Galvanized / Plating

Kesesuaian Aplikasi

Kabel Tray Type C ukuran W50 x H50 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 50 Sqmm (Single Core)
 • Pipa ukuran 3/8 – 3/4 inch

Opsi Ukuran Tersedia

Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 100 – 1000 mm / 10 - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 -0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material

 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing

 • Electro Galvanized (EG)
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron
 • Powder Coating – warna sesuai request
