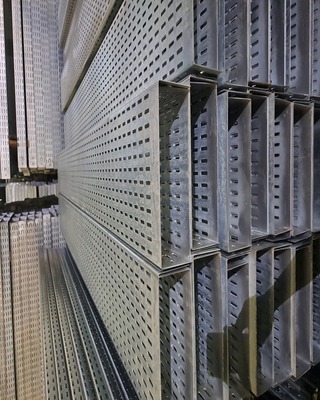

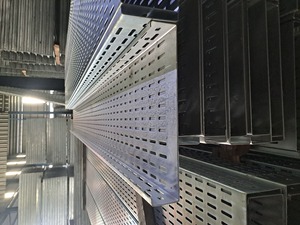

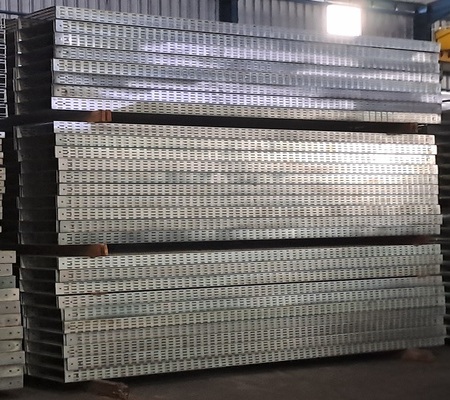

Kabel Tray Type C Ukuran W400 x H50 x L3000 (Tebal 1.8 mm) Electro Galvanis

Apa Itu Kabel Tray?

Kabel tray adalah sistem penyangga dan manajemen kabel yang digunakan sebagai jalur distribusi kabel listrik, kabel kontrol, dan kabel komunikasi. Sistem ini dirancang untuk menopang, menata, serta melindungi instalasi kabel agar tersusun rapi, aman, dan mudah diakses untuk kebutuhan inspeksi maupun maintenance.

Dalam sistem instalasi modern, kabel tray termasuk kategori open cable management system yang tidak ditanam di dalam struktur bangunan, sehingga lebih fleksibel untuk pengembangan dan penambahan jalur kabel di masa mendatang.

Kabel Tray Type C atau Structural Type C (STC) merupakan jenis tray dengan profil samping berbentuk huruf “C” yang dilengkapi penguatan struktural pada bagian tinggi (height). Desain ini memberikan tingkat kekakuan dan stabilitas yang lebih baik dibandingkan tipe standar seperti Tray Type U (STU).

Profil “C” memungkinkan tray memiliki kapasitas beban yang lebih optimal dengan risiko lendutan (deflection) yang lebih rendah pada span instalasi standar.

Estimasi Kapasitas Beban Kabel Tray (Pendekatan Praktis Proyek)
Sebagai referensi awal dalam perencanaan instalasi, berikut estimasi kapasitas beban kabel tray berdasarkan praktik umum proyek dengan asumsi:
 •    Instalasi standar proyek
 •    Jarak support ± 1.2 – 1.5 meter
 •    Distribusi beban kabel merata
 •    Material Electro Galvanized (EG)
 •    Kondisi operasional normal

 Perkiraan Kapasitas Beban per Meter
 •    Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
 •    Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
 •    Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter
Estimasi ini umum digunakan sebagai pendekatan awal dalam menentukan ketebalan material kabel tray sesuai kebutuhan beban instalasi.
Catatan Teknis

Nilai di atas merupakan estimasi praktis proyek dan bukan nilai desain struktural final. Kapasitas aktual dapat dipengaruhi oleh:
 •    Jenis & profil kabel tray
 •    Lebar dan tinggi tray
 •    Metode serta jarak support
 •    Konsentrasi distribusi beban
 •    Kondisi lingkungan instalasi
 •    Standar desain & safety factor

Untuk kebutuhan engineering detail, disarankan melakukan analisis beban berdasarkan layout aktual, total berat kabel, serta standar teknis yang berlaku.

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 400 mm / 40 cm
Tinggi / Height (H) : 50 mm / 5 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Electro Galvanized / Plating

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W400 x H50 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 240 Sqmm (1 Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG) _ Indoor
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron _ Outdoor
 • Powder Coating – warna sesuai request _ Indoor
