Kabel Tray Type C Ukuran W300 x H50 x L3000 (Tebal 1.8 mm) Electro Galvanis

Kabel Tray merupakan sistem pendukung instalasi kabel yang dirancang untuk menopang dan mengatur susunan kabel listrik pada jalur distribusi tertentu. Cable tray termasuk dalam kategori sistem manajemen kabel non-tertanam (open cable management system) yang umum digunakan pada instalasi industri listrik, fasilitas manufaktur, infrastruktur gedung, serta sistem komunikasi dan data.

Kabel Tray Type C (Structural Type C / STC)

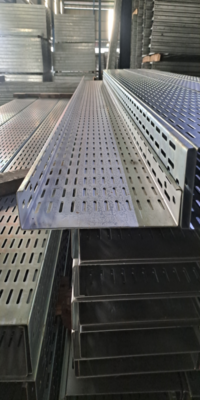

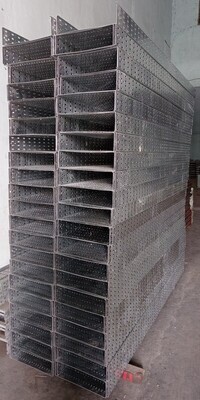

Kabel Tray Type C adalah jenis cable tray lurus (straight cable tray) dengan profil sisi berbentuk huruf “C” yang dirancang untuk meningkatkan kekuatan struktural dan kapasitas beban kabel. Dibandingkan Tray Type U, tray ini lebih mampu menopang kabel tenaga, kabel kontrol, maupun kabel data dengan stabil dan aman.

Struktur terbuka pada Kabel Tray Type C juga mendukung sirkulasi udara yang optimal untuk mengurangi risiko panas berlebih pada sistem kelistrikan. Produk ini umum digunakan terutama untuk jalur kabel panjang dengan konfigurasi aksesori seperti elbow, tee, reducer, dan vertical bend.

Estimasi Kapasitas Beban Kabel Tray (Pendekatan Praktis Proyek)
Estimasi kapasitas beban kabel tray berikut disusun sebagai referensi teknis awal dalam perencanaan instalasi jalur kabel listrik, kontrol, maupun data. Perhitungan ini mengacu pada praktik umum proyek dengan asumsi instalasi standar sebagai berikut:
 • Instalasi sesuai standar pekerjaan proyek konstruksi
 • Jarak support antar tray ± 1.2 – 1.5 meter
 • Distribusi beban kabel merata sepanjang tray
 • Menggunakan material Electro Galvanized (EG)
 • Kondisi operasional normal (non-seismic & non-corrosive ekstrem)
Estimasi ini membantu dalam menentukan pemilihan ketebalan material kabel tray yang sesuai dengan kebutuhan beban instalasi di lapangan.

Berikut estimasi kapasitas beban kabel tray per meter panjang:
 • Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
 • Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
 • Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter

Nilai tersebut umum digunakan sebagai pendekatan praktis dalam proyek gedung komersial, fasilitas industri ringan, serta instalasi utilitas standar.

Faktor yang Mempengaruhi Kapasitas Beban Kabel Tray
Perlu diperhatikan bahwa kapasitas aktual kabel tray dapat berbeda tergantung pada konfigurasi dan spesifikasi teknis sistem, antara lain:
 • Jenis & profil kabel tray (Type C, U, atau Ladder)
 • Lebar dan tinggi tray
 • Metode pemasangan serta jarak antar support
 • Konsentrasi dan distribusi beban kabel
 • Kondisi lingkungan instalasi (indoor / outdoor / corrosive)
 • Standar desain dan penerapan safety factor

Catatan Teknis Penting
Nilai yang ditampilkan merupakan estimasi praktis proyek, bukan nilai desain struktural final. Untuk kebutuhan engineering detail, disarankan melakukan perhitungan beban berdasarkan:
 • Total berat kabel aktual
 • Layout dan shop drawing instalasi
 • Span antar support
 • Standar mekanikal & elektrikal yang berlaku pada proyek
Pemilihan spesifikasi kabel tray yang tepat akan meningkatkan keamanan instalasi, stabilitas struktur, serta efisiensi biaya jangka panjang.

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 300 mm / 30 cm
Tinggi / Height (H) : 50 mm / 5 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Electro Galvanized / Plating

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W300 x H50 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 185 Sqmm (1 Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG) _ Indoor
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron _ Outdoor
 • Powder Coating – warna sesuai request _ Indoor
