Kabel Tray Type C Ukuran W200 x H50 x L3000 (Tebal 1.8 mm) Electro Galvanis

Pengertian Kabel Tray
Kabel tray adalah sistem pendukung instalasi yang berfungsi sebagai jalur penempatan dan manajemen kabel listrik, kontrol, serta komunikasi.
Kabel tray dirancang untuk menjaga kabel tetap tertata rapi, aman, dan terlindungi dari berbagai faktor lingkungan, sekaligus membantu mengurangi risiko overheating akibat penumpukan panas pada kabel.

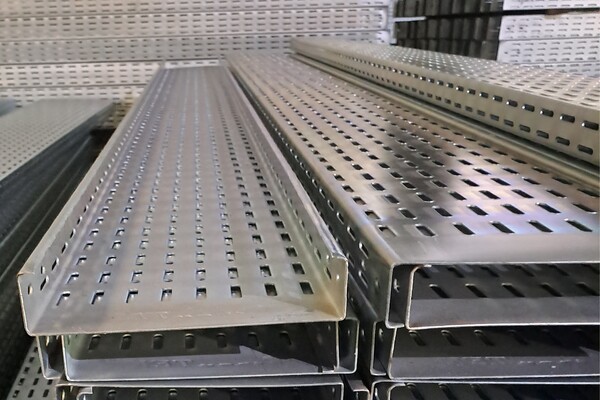

Kabel Tray Type C (Structural Type C / STC)
Kabel Tray Type C (STC) adalah solusi modern untuk manajemen jalur kabel yang mengutamakan efisiensi, kerapihan, dan kemudahan maintenance.
Desain profil “C” memberikan kekuatan struktural yang lebih baik dan lebih kuat apabila dibandingkan dengan Kabel Tray Type U (STU).
Produk ini ideal untuk penggunaan di gedung perkantoran, pusat perbelanjaan, hingga fasilitas industri.

Estimasi Kapasitas Beban Kabel Tray (Pendekatan Praktis Proyek)

Sebagai gambaran umum di lapangan, estimasi kapasitas beban kabel tray berikut disusun berdasarkan asumsi instalasi standar:

 • Instalasi sesuai praktik umum proyek
 • Jarak support ± 1.2 – 1.5 meter
 • Distribusi beban kabel merata
 • Menggunakan material Electro Galvanized (EG)
 • Kondisi operasional normal

Estimasi ini memberikan referensi awal dalam menentukan pemilihan ketebalan material kabel tray sesuai kebutuhan beban instalasi kabel.

 • Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
 • Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
 • Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter

Catatan: Nilai kapasitas beban yang ditampilkan merupakan estimasi praktis proyek, bukan nilai desain struktural final.

Kapasitas aktual kabel tray dapat dipengaruhi oleh beberapa faktor teknis, antara lain:

 • Jenis & profil kabel tray
 • Lebar dan tinggi tray
 • Metode serta jarak support
 • Konsentrasi & distribusi beban kabel
 • Kondisi lingkungan instalasi
 • Standar desain & safety factor

Rekomendasi Praktis Pemilihan

 • Beban ringan → Optimasi ketebalan material untuk efisiensi biaya
 • Beban menengah → Ketebalan standar proyek (paling umum digunakan)
 • Beban berat / span panjang → Ketebalan lebih besar untuk stabilitas

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 200 mm / 20 cm
Tinggi / Height (H) : 50 mm / 5 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Electro Galvanized / Plating

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W200 x H50 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 120 Sqmm (1 Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 1 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek:

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

✔ Ukuran custom dapat kami support sesuai spesifikasi teknis proyek.

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG)
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron
 • Powder Coating – warna sesuai request
