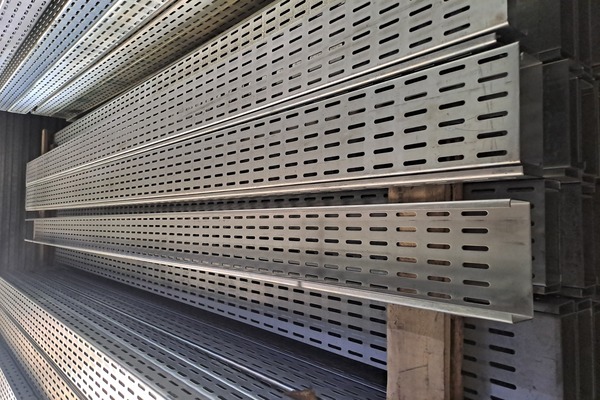

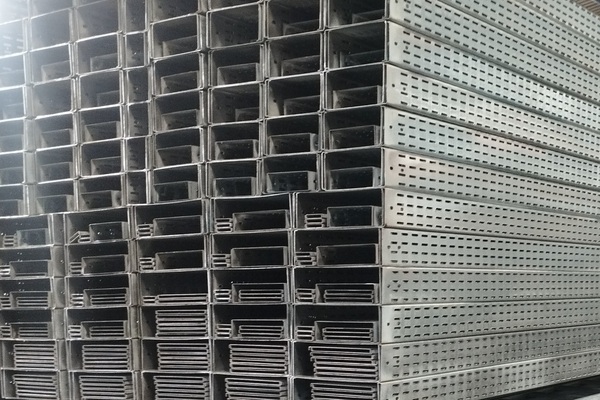

Kabel Tray Type C Ukuran W150 x H50 x L3000 (Tebal 1.8 mm) Electro Galvanis

Kabel Tray
Kabel tray adalah sistem penyangga kabel berupa jalur terbuka yang dirancang untuk menopang, menata, serta melindungi instalasi kabel listrik, kontrol, dan komunikasi agar tersusun rapi, aman, dan mudah dalam perawatan.
Kabel tray mempermudah penambahan jalur kabel baru tanpa perlu pembongkaran besar, menjadikannya solusi fleksibel dan efisien untuk kebutuhan pengembangan instalasi.

Kabel Tray Type C (Structural Type C / STC)
Kabel Tray Type C didefinisikan sebagai tray kabel dengan bentuk penampang menyerupai huruf “C”, biasanya memiliki sisi lipatan untuk meningkatkan kekuatan mekanis dan lebih kokoh dibandingkan dengan Kabel Tray Type U (STU)

Estimasi Kapasitas Beban Kabel Tray dengan rekomendasi Praktis Proyek

 • Thickness 1.2 – 1.5 mm (EG) ➝ ± 20 – 35 kg / meter
 • Thickness 1.6 – 1.8 mm (EG) ➝ ± 30 – 45 kg / meter
 • Thickness 2.0 mm (EG) ➝ ± 40 – 60 kg / meter

Spesifikasi Kabel Tray Type C
Lebar / Width (W) : 150 mm / 15 cm
Tinggi / Height (H) : 50 mm / 5 cm
Panjang / Length (L) : 3000 mm / 3 m
Tebal / Thickness (T) : 1.8 mm / 0.18 cm
Material : SPHC (Steel Plate Hot Rolled Coil)
Finishing : Electro Galvanized / Plating

Kesesuaian Aplikasi
Kabel Tray Type C ukuran W150 x H50 mm ini cocok digunakan untuk:

 • Kabel ukuran 1.5 – 95 Sqmm (Single Core)
   Kabel ukuran diatas 50 sqmm disarankan Kabel Tray dengan ketebalan min.1.8 mm karena beban kabel cukup berat
 • Pipa ukuran 3/8 – 3/4 inch

Opsi Ukuran Tersedia
Kami menyediakan berbagai pilihan ukuran sesuai kebutuhan proyek (Ukuran custom dapat kami support sesuai spesifikasi teknis proyek) :

Lebar / Width (W) : 50 – 1000 mm / 5 cm - 100 cm
Tinggi / Height (H) : 50 – 150 mm / 5 cm - 15 cm
Panjang / Length (L) : 2400 – 3000 mm / 2.4 - 3 m
Tebal / Thickness (T) : 1.2 – 2.0 mm / 0.12 - 0.2 cm

Opsi Material
 • Steel Plate Hot Rolled Coil (SPHC)
 • Aluminium
 • Stainless Steel (SS201 / SS304 / SS316)

Opsi Finishing
 • Electro Galvanized (EG)
 • Hot Dip Galvanized (HDG) Tebal 55 – 75 micron
 • Powder Coating – warna sesuai request
